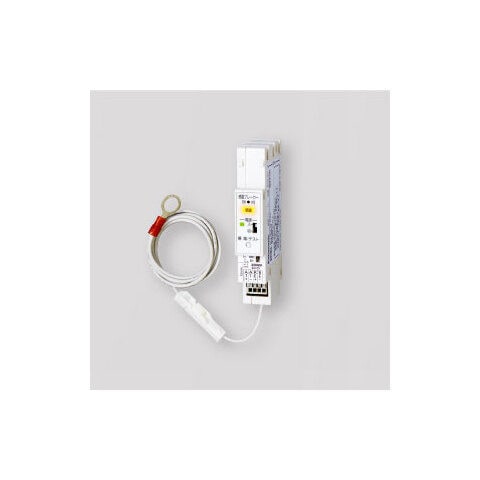

パナソニック 感震ブレーカー Panasonic BQX702 【返品種別A】

※パナソニック製 住宅分電盤コンパクト21シリーズ専用です。他社製住宅分電盤には取付けないでください。
※一般住宅の屋内に取付けて使用してください。

◆震度5強相当の揺れを感知すると、感震表示灯の点滅とブザーの鳴動でお知らせします。(地震感知状態)

◆揺れの発生から設定時間(3分または即時)経過後に、主幹漏電ブレーカを自動的に遮断します。
また、設定時間が経過する前に停電が発生したときは、復電による避難中の電気火災発生を防ぐため、復電後即時に主幹漏電ブレーカを遮断します。

◆15°以上傾くと家屋倒壊と判断し、10秒後に主幹漏電ブレーカを自動的に遮断します。
10秒以内に停電した時は、復電と同時に主幹漏電ブレーカを遮断します。

◆日本配線システム工業会規格(JWDS0007付2)に適合しています。


◆感震動作機能
・地震感知
震度5強相当にて地震感知
250gal 周期0.3秒・0.5秒・0.7秒にて動作
250gal 周期0.1秒および 80gal 周期0.3秒・0.5秒・0.7秒にて不動作

・地震感知時の報知機能
感震表示灯の点滅およびブザーの鳴動(2kHz、約60dB)にて報知
※別売のおしらせユニット接続時には、同ユニットへ音声報知用信号を出力

・主幹漏電ブレーカの自動遮断・解除機能
地震感知から設定時間後に主幹漏電ブレーカを遮断する信号を出力(解除/テストボタン操作にて解除可能)
地震感知から設定時間以内に停電が発生した場合、復電時主幹漏電ブレーカを2秒以内に遮断する信号を出力

・傾き感知動作機能
本体が15°以上傾くと、10秒後に主幹漏電ブレーカを遮断する信号を出力
(※10秒以内に停電したときは復電時遮断)

・停電補償機能
停電後、8秒以内に震度5強相当の揺れが発生した場合、復電時に主幹漏電ブレーカを遮断する信号を出力

■　仕　様　■

• 定格電圧：AC 100 V (50/60 Hz)
• 消費電力：1W以下(通常時) 、 2W以下(ブザー鳴動時)
• 使用環境…
  　周囲温度：-10℃～60℃
  　周囲湿度：90％以下　(ただし結露無きこと)
• 適応相線式：単相3線式(1φ3W)
• 適応主幹ブレーカ：漏電ブレーカ 高速形 30mA感度専用　※ソルダーレス端子のブレーカ(J型など)は接続不可
• 入出力端子仕様：適用電線 AEまたはCPEV線 φ0.65 配線長 最大20m
