ドレンポンプキット オーケー器材 揚程2m以下 空調部材 K-DU155MV RA用 壁掛用 ドレンアップ/ポンプ

【商品説明】
◆メーカー:オーケー器材
◆品名:壁掛形エアコン用 ドレンポンプキット 配管スペーサー付 中揚程2m・2.5m 単相200V 逆止弁付き ホワイト | 冷媒配管6.4mm・12.7mm
◆品番:K-DU155MV (KDU155MV)
◆用途:壁掛形エアコン用ドレンポンプキット(配管スペーサー付・中揚程用)
◆主要適用機種:壁掛形
◆外観:ホワイト(近似値マンセル0.3Y9/0.5)
◆電源:単相200V 50/60Hz
◆最大揚程:2000mm以下(50Hz)/2500mm以下(60Hz)
◆ドレン排出流量:24L/h
◆消費電力:32W
◆運転電流:0.3A
◆絶縁:E種
◆ドレン入口接続管径:VP13
◆ドレン出口接続管径:内径12×外径18mm網入り軟質ホースまたはVP13
◆安全装置:フロートスイッチ
◆運転音:32dB
◆製品質量:4.7kg

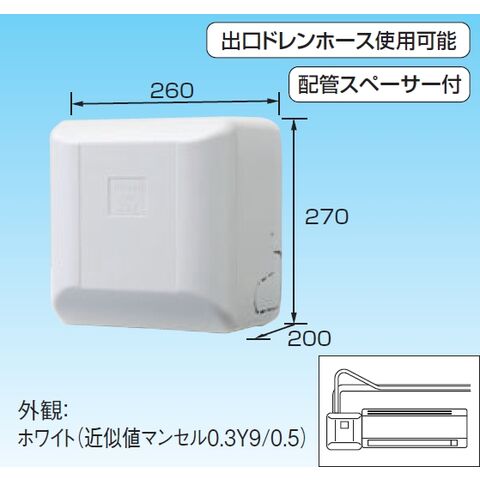

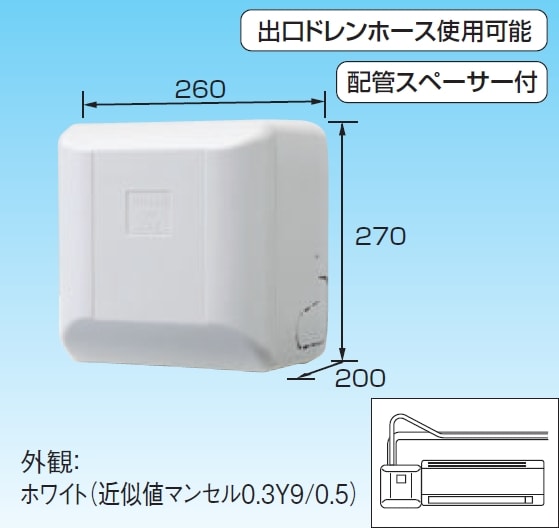

◆主要外形寸法:幅260×奥行200×高さ270mm
◆据付方向:左右据付可能
◆出口接続口:逆止弁付
◆冷媒配管:液管6.4mm・ガス管12.7mm・保温材厚み10mm以下でドレン配管との一体施工可能

◆ドレン入口は、付属のドレンホースを使用してVP13へ接続します。

◆ドレン出口立上げ部に塩ビ管を使用する場合は、VP13と付属のホースセットを使用してください。

◆塩ビ管などの現地配管を本体へ直接接続することはできません。必ず据付説明書に記載された付属品を使用してください。

◆出口ドレンホースは別売です。K-DUP41G(5m)またはK-DUP42G(15m)を使用できます。

◆加湿ホース、換気ホースは配管スペーサーに収納できません。別取り出しで施工してください。

◆室内ユニットの形状や仕様により、本商品との間に20mmまたは50mmの距離を確保する必要があります。

◆ドレンパンの残留ドレン許容量500mL以下で使用してください。

◆異常水位時にエアコンを停止させるため、据付説明書に従ったエアコン停止配線が必要です。

◆適用できない機種・用途・設置環境があります。接続するエアコンとの適合を必ず事前に確認してください。

◆据付け、配管工事および電気工事は、販売店または専門業者へ依頼してください。



壁掛形エアコンから発生するドレン水を排出するための、配管スペーサー付ドレンポンプキットです。
自然排水が難しい場所でのドレン配管に使用でき、50Hz時は最大2000mm以下、60Hz時は最大2500mm以下の揚程に対応します。

・壁掛形エアコンのドレン排水用
・単相200V仕様
・配管スペーサー付の中揚程タイプ
・室内ユニットの左右どちら側にも据付可能
・ドレン排出流量24L/h
・運転音32dB
・出口ドレンホース接続口に逆止弁を装備
・フロートスイッチによる水位検知
・条件を満たす冷媒配管とドレン配管の一体施工が可能

運転水位に達するとフロートスイッチが作動し、ドレンポンプによる排水を開始します。

停止水位まで下がった後も約20分間の残留運転を行い、ドレンパン内に残った水を排出します。

異常水位を検知した場合は、エアコン停止信号を出力します。ただし、この安全機能を有効にするためには、据付説明書に従ったエアコン停止配線が必要です。

冷媒配管と一体施工する場合は、液管6.4mm、ガス管12.7mm、保温材厚み10mm以下の条件をご確認ください。
