PJ60A スガツネ工業(株) スガツネ工業 (120041251)PJ-60Aジョイントシステム

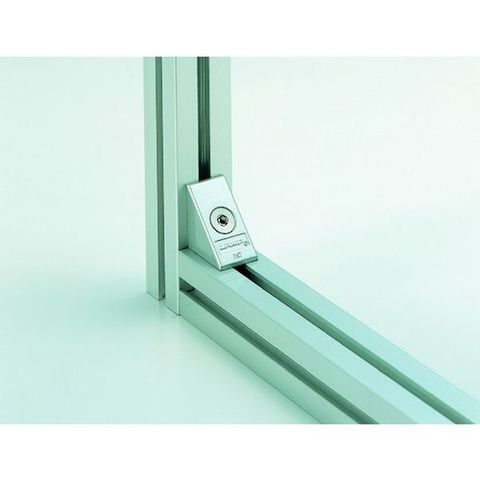

・ナットが不要、位置決め不要、ねじ1本でアルミフレームを簡単にジョイントできるので、作業時間が短縮できます。・付けたい位置に直接取り付けでき、後付けが可能です(下記取付手順参照)・各社アルミフレームに幅広く使用できます(一部使用できないものもあります)・組み立てたアルミフレーム同士を導電状態にするタイプもあります。・PJ-80HA、PJ-100HAは、ジョイントカバーの向きを変えることにより、5mmのパネルを取り付けできます(ねじ穴付仕様をお選びください)
・アルミフレーム専用パーツ。

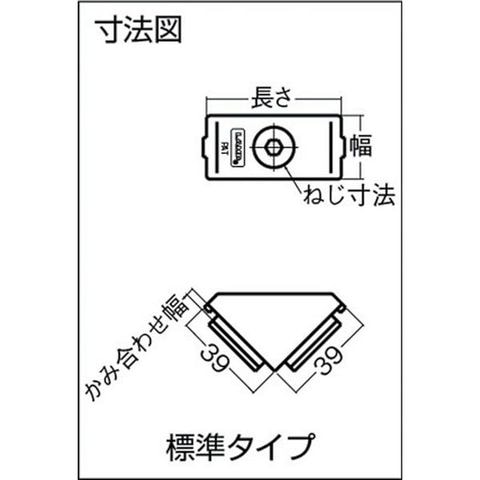

・幅(mm)：22・高さ(mm)：39・長さ(mm)：55・適合溝幅(mm)：6・ねじ寸法：M6×16・かみ合わせ幅(mm)：1.0～3.0・タイプ：後入れ可能
・後付タイプ

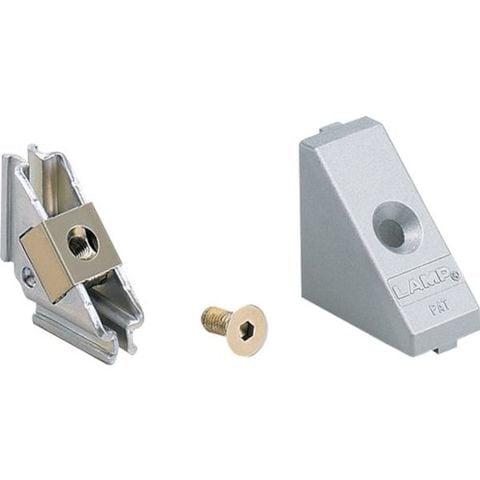

・ジョイントカバー:アルミ合金・インナージョイント:鋼
・結合するフレームは同じ寸法・形状のものを使用してください・適用フレーム寸法は参考です・現品にてご確認ください・推奨締め付けトルクは取付条件により異なりますご使用の際、試験を行いトルク値を決めてください・画像は同シリーズのいずれかの製品であり、こちらの品番のものとは外観が異なる可能性があります。
・生産国 日本
・JANコード 4510932049832
・質量 69g
・コード：331-8745 ・品目：PJ60A
