パナソニック（Panasonic） ［BCSE22032］ リモコン漏電ブレーカ ＣＳＥ型（常時励磁式）ＪＩＳ協約形シリーズ 盤用【キャンセル不可】
販売価格
38,021
円 （税込）
送料込み
- 出荷目安：
- 取寄品：ご注文後納期回答致します
たまるdポイント（通常） 345
+キャンペーンポイント（期間・用途限定） 最大1倍
※たまるdポイントはポイント支払を除く商品代金(税抜)の1％です。
※表示倍率は各キャンペーンの適用条件を全て満たした場合の最大倍率です。
各キャンペーンの適用状況によっては、ポイントの進呈数・付与倍率が最大倍率より少なくなる場合がございます。
dカードでお支払ならポイント3倍
各キャンペーンの適用状況によっては、ポイントの進呈数・付与倍率が最大倍率より少なくなる場合がございます。
- 商品情報
- レビュー
【商品説明】
●注意：※逆接続不可
※使用する電線は、定格電流値に合った適合電線サイズを選定してください。
※インチング操作などの高頻度開閉はお避けください。
※線間絶縁抵抗測定は、電線をはずして行ってください。
※周波数制御(インバータ等)回路にご使用の場合、必ずインバータの一次側に設置してください。
●適合：(相線式)1Φ2W・1Φ3W
●質量(kg)：0.56
●定格電圧(V)：AC100-100/200-200共用

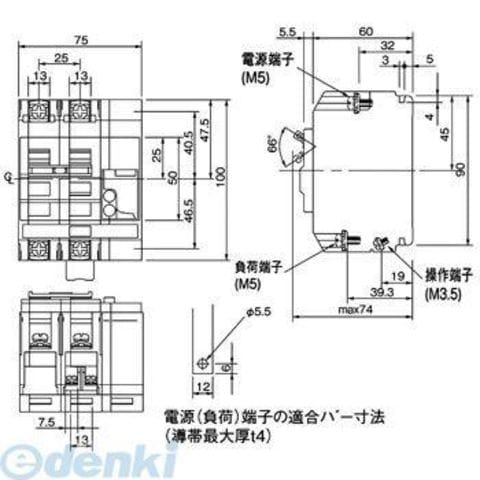

●端子形状：(主回路)フルアップ端子M5(最大接続可能電線：Φ2.6、14mm2)
(操作回路)アップ端子M3.5(最大接続可能電線：Φ1.6、2mm2)
●フレーム：30AF
●定格電流(A)：20
●消費電流(mA)：25
●使用周囲温度(℃)：-10～+60
●動作時間：0.1秒以内
●使用電圧範囲(V)：AC170～240
●定格遮断容量(kA)：5(AC100V)/5(AC100/200V)/2.5(AC200V)
●漏電表示方式：機械式釦
●過電流引きはずし方式：熱動・電磁式
●機械的開閉耐久性：負荷入切部(遠隔操作)25万回以上
ブレーカ部(手動操作)1万回以上
●電気的開閉耐久性：負荷入切部(遠隔操作)10万回以上(pf=0.8)
ブレーカ部(手動操作)ln：6000回、6ln：手動35回、自動15回
●極数・素子数：2P2E
●適合締付トルク(N・m[kgf・cm])：(主回路)2.5～3.5[25.5～35.7]
(操作回路)0.8～1.2[8.2～12.2]
●操作回路電圧(V)：200
●注意：※逆接続不可
※使用する電線は、定格電流値に合った適合電線サイズを選定してください。
※インチング操作などの高頻度開閉はお避けください。
※線間絶縁抵抗測定は、電線をはずして行ってください。
※周波数制御(インバータ等)回路にご使用の場合、必ずインバータの一次側に設置してください。
●適合：(相線式)1Φ2W・1Φ3W
●質量(kg)：0.56
●定格電圧(V)：AC100-100/200-200共用
●端子形状：(主回路)フルアップ端子M5(最大接続可能電線：Φ2.6、14mm2)
(操作回路)アップ端子M3.5(最大接続可能電線：Φ1.6、2mm2)
●フレーム：30AF
●定格電流(A)：20
●消費電流(mA)：25
●使用周囲温度(℃)：-10～+60
●動作時間：0.1秒以内
●使用電圧範囲(V)：AC170～240
●定格遮断容量(kA)：5(AC100V)/5(AC100/200V)/2.5(AC200V)
●漏電表示方式：機械式釦
●過電流引きはずし方式：熱動・電磁式
●機械的開閉耐久性：負荷入切部(遠隔操作)25万回以上
ブレーカ部(手動操作)1万回以上
●電気的開閉耐久性：負荷入切部(遠隔操作)10万回以上(pf=0.8)
ブレーカ部(手動操作)ln：6000回、6ln：手動35回、自動15回
●極数・素子数：2P2E
●適合締付トルク(N・m[kgf・cm])：(主回路)2.5～3.5[25.5～35.7]
(操作回路)0.8～1.2[8.2～12.2]
●操作回路電圧(V)：200
