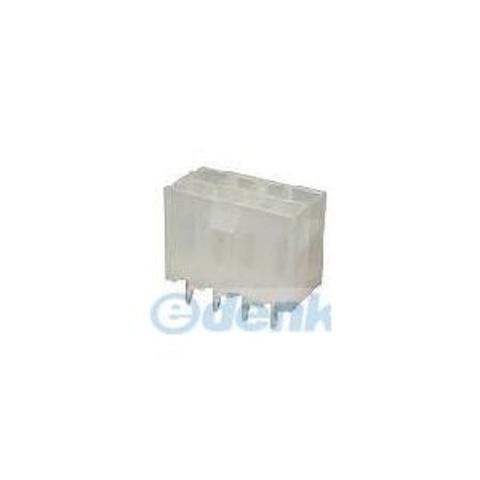

モレックス（molex） ［5566-02A］ 圧着 中継用／基板対電線用 5566－02A （10個入） 556602A
販売価格
291
円 （税込）
- 出荷目安：
- 通常５日程度で発送（土日祝除く）
たまるdポイント（通常） 2
+キャンペーンポイント（期間・用途限定） 最大8倍
※たまるdポイントはポイント支払を除く商品代金(税抜)の1％です。
※表示倍率は各キャンペーンの適用条件を全て満たした場合の最大倍率です。
各キャンペーンの適用状況によっては、ポイントの進呈数・付与倍率が最大倍率より少なくなる場合がございます。
dカードでお支払ならポイント3倍
各キャンペーンの適用状況によっては、ポイントの進呈数・付与倍率が最大倍率より少なくなる場合がございます。
- 商品情報
- レビュー
【商品説明】
一般仕様
製品ファミリー：基板用ヘッダー
シリーズ：5566
用途：パワー用: 電線対基板
コメント：４５７５０ターミナル(ＡＷＧ１６AWG)と使用時の最大定格電流は１３Ａ max.詳細は製品仕様書ＰＳ－４５７５０－００１ をご覧下さい。
製品名：Mini-Fit Jr. ™
機械的性能/材質
分離型：無
極数（最大）：2
色 - 樹脂部：自然色
耐久挿抜回数：30
活線挿抜対応：無
難撚性：94V-2
グローワイヤー対応：無
嵌合ガイド：無
嵌合キー：無
嵌合ロック：有
材質 - 金属部：黄銅
材質 - 嵌合部メッキ：錫
材質 - ターミナルメッキ：錫
材質 - 樹脂部：ナイロン
列数：2
実装形態：ストレート
基板テール長：3.50mm (.138)
位置決め：有
基板保持：無
推奨基板厚：1.60mm (.063)
梱包形態：ポリ袋
ピッチ - 嵌合部：4.20mm (.165)
ピッチ 実装部：4.20mm (.165)
Plating min - Mating：0.889μm (35μ)
Plating min - Termination：2.540μm (100μ)
嵌合極性：有
基板極性：有
シュラウド：フルシールド
使用温度範囲：-40°C to +105°C
実装スタイル：スルーホール
電気的性能(詳細は製品仕様書をご確認ください。)
最大定格電流：13A
最大定格電圧：600V
Agency Certification
CSA：LR19980
TUV：R72081037
UL：E29179
RoHS対応：
