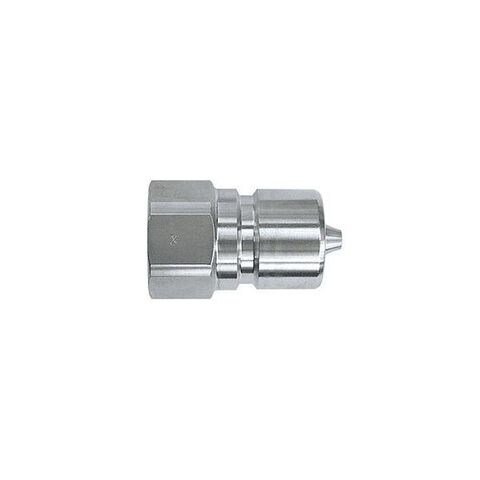

日東工器 HFL-4P-SUS-E ハイフローカプラ HFL4PSUSE

日東工器
メーカーお問い合わせ：0120-210-216【商品説明】
●プラグ・ソケットの両方にバルブ内蔵。
●冷却効果を高める大流量。
●冷却配管をスピーディに接続・分離。
●コンパクトな省スペース設計でありながら、SPカプラTypeAと同等の流量。
●設置・メンテナンスが短時間でOK。
●流体はソケット側・プラグ側のどちらからでも流せます。
●互換性：サイズが異なる場合は接続できません。
●ハイフローカプラのソケット(HFL-4S、HFL-4S-BI1/2)と接続できます。
●適用流体：水・冷却水
●本体形状：プラグ
●バルブ構造：バルブ付き(ソケットバルブ付き)
【用途】
●圧力損失を抑え、流量がアップ。
●プラグ・ソケットの両方にバルブ内蔵。
●冷却効果を高める大流量。
●冷却配管をスピーディに接続・分離。
●コンパクトな省スペース設計でありながら、SPカプラTypeAと同等の流量。
●設置・メンテナンスが短時間でOK。
●流体はソケット側・プラグ側のどちらからでも流せます。
●互換性：サイズが異なる場合は接続できません。
●ハイフローカプラのソケット(HFL-4S、HFL-4S-BI1/2)と接続できます。
●適用流体：水・冷却水
●本体形状：プラグ
●バルブ構造：バルブ付き(ソケットバルブ付き)
【注意・使用条件】
●適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
●取付形状・サイズ:Rc1/2(めねじ)
●最高使用圧力(MPa{kgf/平方センチメートル}):1.0{10}
●耐圧力(MPa{kgf/平方センチメートル}):1.5{15}
●シール材質:エチレンプロピレンゴム
●表示記号:EPDM
●使用温度範囲(度):-40～+150
●推奨最大締付トルク値(N・m{kgf・cm}):60{612}
●最小断面積(平方ミリメートル):91
●真空用途適合性(1.3×10[[の-1乗]]Pa{1×10[[の-3乗]]mmHg}):接続時 使用可能
●相手側取付ねじサイズ:R1/2
●寸法L(mm):37.5
●寸法C(mm):22.5
●寸法D(mm):φ32
●寸法H(mm):六角29
●寸法T(mm):Rc1/2
