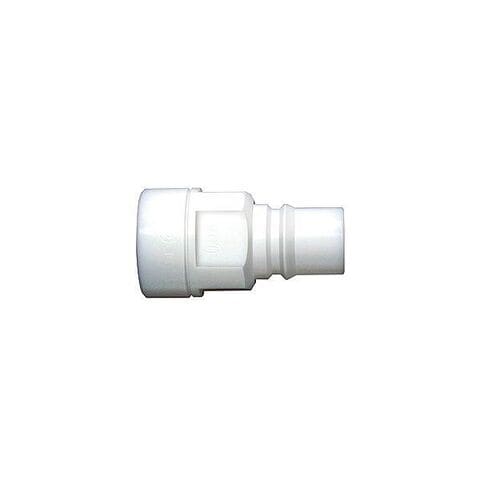

日東工器 SCAL-6P-NPT セミコンカプラ SCAL6PNPT

日東工器
メーカーお問い合わせ：0120-210-216【商品説明】
●本体材質に四ふっ化エチレン樹脂(PTFE)を採用しているので、優れた耐薬品性を備えています。
●独自の液だれ低減構造により薬液の無駄を減少
●ソケット・プラグとも自動開閉バルブを備えており、分離した際、配管内の流体は外部へ流出しません。
●接液部からの金属イオンの溶出がなく、信頼性に優れる。
●ソケット・プラグの接続は押し込むだけのワンタッチ接続。
●タンクへの充てん作業を考慮し操作しやすいソケット形状。
●各部品はすべて洗浄し、クリーンルーム内で組立て・検査および包装を行っています。
●プラグの接液部に段を設けたことで、分離時に液が容器に垂れるのを防ぎ拭き取りが容易。また、不意な落下などの際もシール部を保護。
●誤接続防止のため、キーリング付き(受注生産品)も承ります。
●プラグにはキャップが標準装備されています。
●互換性：同じサイズであれば取付形状にかかわらず接続できます。
●セミコンカプラSCAL型のソケット(SCAL-6S、SCAL-6S-NPT)と接続できます。
●適用流体：高純度薬品、水、各種工業ガス、空気
●本体形状：プラグ
●バルブ構造：バルブ付き(ソケットバルブ付き)
【用途】
●本体材質に四ふっ化エチレン樹脂(PTFE)を採用しているので、優れた耐薬品性を備えています。
●独自の液だれ低減構造により薬液の無駄を減少
●ソケット・プラグとも自動開閉バルブを備えており、分離した際、配管内の流体は外部へ流出しません。
●接液部からの金属イオンの溶出がなく、信頼性に優れる。
●ソケット・プラグの接続は押し込むだけのワンタッチ接続。
●タンクへの充てん作業を考慮し操作しやすいソケット形状。
●各部品はすべて洗浄し、クリーンルーム内で組立て・検査および包装を行っています。
●プラグの接液部に段を設けたことで、分離時に液が容器に垂れるのを防ぎ拭き取りが容易。また、不意な落下などの際もシール部を保護。
●誤接続防止のため、キーリング付き(受注生産品)も承ります。
●プラグにはキャップが標準装備されています。
●互換性：同じサイズであれば取付形状にかかわらず接続できます。
●セミコンカプラSCAL型のソケット(SCA
【注意・使用条件】
●液だれ量は計算値です。使用状況により異なります。
●取付形状についてはRcねじ・NPTねじのめねじ形状があります。
●適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
●取付形状・サイズ:3/4-14NPT（めねじ）
●最高使用圧力(MPa{kgf/平方センチメートル}):0.2{2}
●耐圧力(MPa{kgf/平方センチメートル}):0.3{3}
●シール材質 バルブ:ふっ素樹脂
●シール材質 バルブ表示記号:PFA
●使用温度範囲(度):+5～+50
●離脱時の液だれ量(mL):0.20
●最大締付け(目安値):1 3/4～2回転
●最小断面積(平方ミリメートル):108
●寸法L(mm):77
●寸法D(mm):φ48
●寸法H(mm):四面41
●寸法T めねじ(mm):3/4-14NPT
