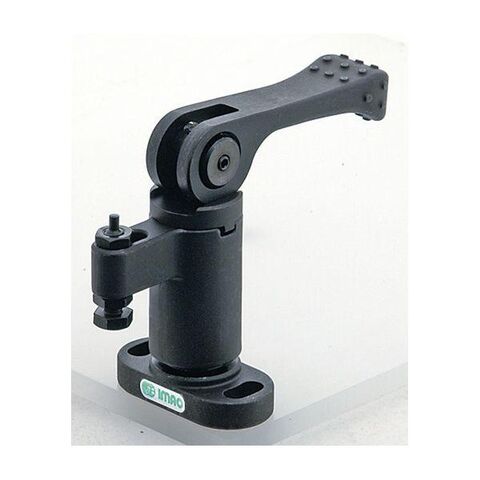

イマオコーポレーション IMAO QLSWC200VR スイングクランプ カムレバータイプ
販売価格
24,294
円 （税込）
送料込み
- 出荷目安：
- 通常３日程度で発送（土日祝除く）
たまるdポイント（通常） 220
+キャンペーンポイント（期間・用途限定） 最大1倍
※たまるdポイントはポイント支払を除く商品代金(税抜)の1％です。
※表示倍率は各キャンペーンの適用条件を全て満たした場合の最大倍率です。
各キャンペーンの適用状況によっては、ポイントの進呈数・付与倍率が最大倍率より少なくなる場合がございます。
dカードでお支払ならポイント3倍
各キャンペーンの適用状況によっては、ポイントの進呈数・付与倍率が最大倍率より少なくなる場合がございます。
- 商品情報
- レビュー
イマオコーポレーション
メーカーお問い合わせ：0575-32-2239
【商品説明】
【仕様】
●クランプ＆ストッパー
●スイングクランプ（カムレバータイプ）
●標準在庫品 RoHS 無電解ニッケル イマオWEB製品ムービー公開
●旋回方向：右
●クランプ高さ 注1）【フラットクランプ（仕上面用）】 min.時：32.5（31.9～33.1）max.時：39（38.4～39.6）
●クランプ高さ 注1）【ポイントクランプ（黒皮面用）】 min.時：33.5（32.9～34.1）max.時：40（39.4～40.6）
●クランプストローク：1.2
●全ストローク：1.8
●寸法L2（mm）：37
●寸法L3（mm）：8
●寸法L1（mm）：45
●寸法L4（mm）：20.7
●寸法W（mm）：65
●寸法L（mm）：30
●寸法H5（mm）：12
●寸法B（mm）：8.4
●寸法Dp（mm）：48
●寸法H（mm）：167
●寸法D（mm）：30
●寸法W1（mm）：16
●寸法W2（mm）：8.4
●寸法H3（mm）：18
●寸法H2（mm）：50
●寸法M（mm）：M8x1.25
●寸法H4（mm）：45.5
●寸法R（mm）：80
●寸法A（mm）：24
●寸法H1（mm）：87
●カムレバー品番：QLCA-08
●レバー荷重（N）注2）：200
●クランプ力（N）：2,100
●クランプ機構：スパイラルカム カム角度4°
●質量（g）：625
【特長】
●タイプ：QLSWC
●ボディ、レバー、調整ボルト：S45C 焼入焼戻 四三酸化鉄皮膜
●フック、カムレバー：SCM440 焼入焼戻 四三酸化鉄皮膜
【注意事項】
●注1）クランプ高さは調節ができます。カッコ値は、クランプストロークの範囲です。注2）レバーに掛けられる許容荷重です。
