イマオコーポレーション IMAO SCS5AX-14CL クランピングユニット 新仕様 SCS5AX14CL

イマオコーポレーション
メーカーお問い合わせ：0575-32-2239
【商品説明】
【仕様】
●T溝：14
●ワーク高さ（mm）：175
●クランプ力（ｋN）：42
●許容締付トルク（N・m）：120
●クランプ幅min.～max.（mm）：22～236
●質量（kg）：22.5
【特長】
●T溝ピッチが126、160の機械パレットに取付けできます。
●本体･ベース：SCｒ415/四三酸化鉄皮膜
●グリッパー：SK105/焼入焼戻/HRC53～58/四三酸化鉄皮膜
●スピンドル・シャフト：S45C/焼入焼戻/HRC37～47/四三酸化鉄皮膜
●ワークサポートプレート：SCr415/窒化処理/HV550～700/四三酸化鉄皮膜
【セット内容/付属品】
●付属品：シャフト（SCS-SH060/SCS-SH120）、固定ベース取付け用ボルトセット（SCS-BS）
【注意事項】

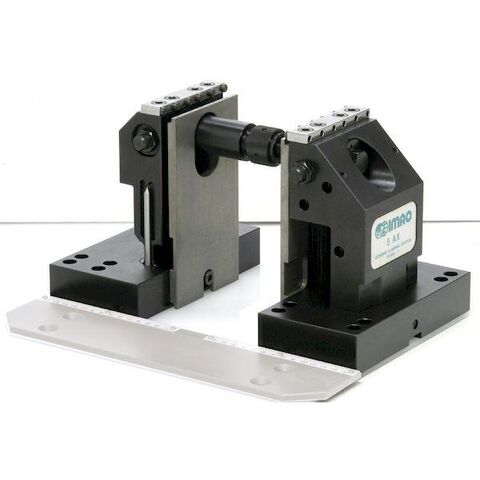

※許容締付けトルク120N・mを超えてご使用にならないでください。※ワークは口金センターでのクランプをお奨めします。センターから外れた位置でのクランプは、クランプ能力が得られません。※メイン画像の目盛りプレート、T溝プレートは別売品です。
【備考】
●オプション（別売）：クランピングユニットの高さを上げるSCS-RU/クランピングユニットの幅を広げるSCS-SH/T溝仕様のマシンテーブル中央にセットする目盛りプレートSCS-SP/ワークをマシンテーブルの中央にセットするT溝プレートSCS-TC4/ワークの位置決め用ストッパーSCS-ST/丸物ワーク用グリッパーSCS-RG/ピングリッパーSCS-PG/異形ワーク用セルフカットジョーSCS-SJ/旧型クランピングユニットを簡単センターセットの新型に変更可能な固定ベースSCS-BP/固定ベース取付け用ボル
