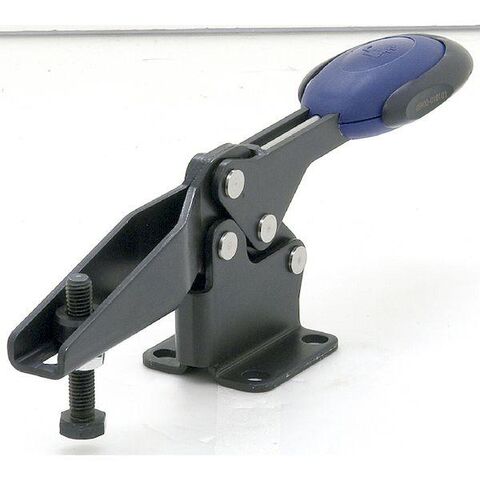

イマオコーポレーション IMAO TCDHFL12280 セーフティロック付トグルクランプ
販売価格
19,674
円 （税込）
送料込み
- 出荷目安：
- 通常３日程度で発送（土日祝除く）
たまるdポイント（通常） 178
+キャンペーンポイント（期間・用途限定） 最大19倍
※たまるdポイントはポイント支払を除く商品代金(税抜)の1％です。
※表示倍率は各キャンペーンの適用条件を全て満たした場合の最大倍率です。
各キャンペーンの適用状況によっては、ポイントの進呈数・付与倍率が最大倍率より少なくなる場合がございます。
dカードでお支払ならポイント3倍
各キャンペーンの適用状況によっては、ポイントの進呈数・付与倍率が最大倍率より少なくなる場合がございます。
- 商品情報
- レビュー
イマオコーポレーション
メーカーお問い合わせ：0575-32-2239
【商品説明】
【仕様】
●クランプ＆ストッパー
●セーフティロック付トグルクランプ、トグルクランプ
●標準在庫品 RoHS
●アーム可動範囲：88°
●レバー可動範囲：68°
●レバー荷重(N)：280
●裏面からの許容範囲荷重 注１）F1（N）：2,400
●裏面からの許容範囲荷重 注１）F2（N）：5,500
●クランプ力F3（N）：800
●クランプ力F4（N）：1,600
●寸法M（mm）：M12x1.75-70L
●クランプ高さ：52.3
●寸法d（mm）：12.1
●寸法P（mm）：64
●寸法L1（mm）：122
●寸法L2（mm）：65
●寸法W（mm）：67
●寸法T（mm）：3.5
●寸法d1（mm）：8.5
●寸法P1（mm）：42
●寸法P2（mm）：44
●寸法P3注2）（mm）：40
●寸法P4注2（mm）：40
●寸法L4（mm）：1
●寸法L3（mm）：10
●寸法W4（mm）：13.5
●寸法H1（mm）：101.6
●寸法W2（mm）：28
●寸法W3（mm）：20.9
●寸法L（mm）：321.3
●寸法W1（mm）：56.5
●寸法H（mm）：104.9
●質量（g）：1.053
【特長】
●タイプ：SAPH440（M4タイプ：SPFC340）軟窒化処理 四三酸化鉄皮膜
●本体：SAPH440（M4タイプ：SPFC340）軟窒化処理 四三酸化鉄皮膜
●グリップ：ポリアミド
●グリップカバー：熱可塑性エラストマー（TPE）
●操作性に優れたグリップ付きレバー。
●セーフティロック付きタイプは、クランプ位置でロックを解除するには、グリップカバーをスライドさせ、レバーを操作しますので、接触等によるクランプ解除の心配がありません。
●セーフティロック付き
【注意事項】
●注1）ワークを裏面から加工する際に、これ以上の荷重を掛けないでください。
●注2）TCDHF04080の実際の取付け寸法はP3：14.1,P4：12.74となります。
●クランプ部の六角ボルト頭部の認別表示マークが突出している場合があります。
●必要に応じて、表示マーク除去願います。
【備考】
●別売でTCDNUT（専用ナットを用意しております。）
