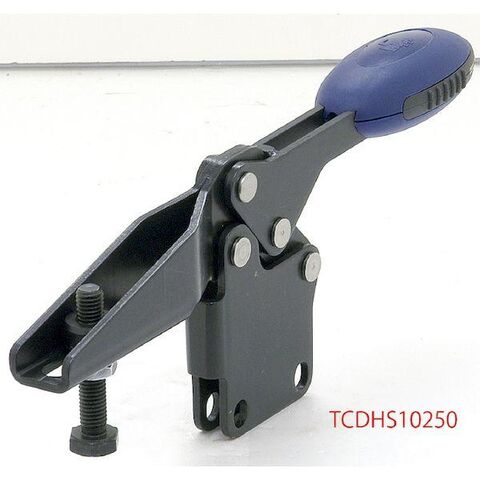

イマオコーポレーション IMAO TCDHS10250 トグルクランプ
販売価格
13,185
円 （税込）
送料込み
- 出荷目安：
- 通常３日程度で発送（土日祝除く）
たまるdポイント（通常） 119
+キャンペーンポイント（期間・用途限定） 最大1倍
※たまるdポイントはポイント支払を除く商品代金(税抜)の1％です。
※表示倍率は各キャンペーンの適用条件を全て満たした場合の最大倍率です。
各キャンペーンの適用状況によっては、ポイントの進呈数・付与倍率が最大倍率より少なくなる場合がございます。
dカードでお支払ならポイント3倍
各キャンペーンの適用状況によっては、ポイントの進呈数・付与倍率が最大倍率より少なくなる場合がございます。
- 商品情報
- レビュー
イマオコーポレーション
メーカーお問い合わせ：0575-32-2239
【商品説明】
【仕様】
●クランプ＆ストッパー
●セーフティロック付トグルクランプ、トグルクランプ
●標準在庫品 RoHS
●アーム可動範囲：90°
●レバー可動範囲：71°
●レバー荷重(N)：250
●裏面からの許容範囲荷重 注）F1（N）：2,200
●裏面からの許容範囲荷重 注）F2（N）：4,500
●クランプ力F3（N）：840
●クランプ力F4（N）：1,600
●寸法M（mm）：M10x1.5-55L
●クランプ高さ：59.6
●寸法d（mm）：10.2
●寸法P（mm）：54
●寸法L1（mm）：103.9
●寸法L2（mm）：59
●寸法W3（mm）：16.2
●寸法W4（mm）：9.2
●寸法d1（mm）：8.8
●寸法P1（mm）：41.5
●寸法P2（mm）：-
●寸法L4（mm）：2
●寸法L3（mm）：9
●寸法H2（mm）：8
●寸法H1（mm）：107.5
●寸法W1（mm）：26
●寸法W2（mm）：18.7
●寸法L（mm）：279.3
●寸法W（mm）：47
●寸法H（mm）：114.4
●質量（g）：810
【特長】
●タイプ：TCDHS
●本体：SAPH440 軟窒化処理 四三酸化鉄皮膜
●グリップ：ポリアミド
●グリップカバー：-
●操作性に優れたグリップ付きレバー。
●セーフティロック付きタイプは、クランプ位置でロックを解除するには、グリップカバーをスライドさせ、レバーを操作しますので、接触等によるクランプ解除の心配がありません。
●セーフティロック無し
【注意事項】
●注）ワークを裏面から加工する際に、これ以上の荷重を掛けないでください。
●クランプ部の六角ボルト頭部の認別表示マークが突出している場合があります。
●必要に応じて、表示マーク除去願います。
【備考】
●別売でTCDNUT（専用ナットを用意しております。）
