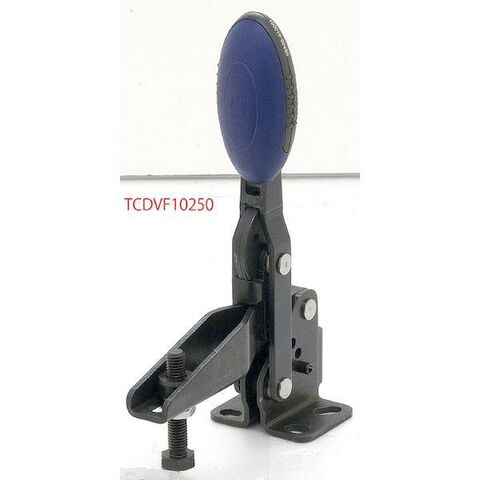

イマオコーポレーション IMAO TCDVF06160 トグルクランプ

イマオコーポレーション
メーカーお問い合わせ：0575-32-2239
【商品説明】
【仕様】
●クランプ＆ストッパー
●セーフティロック付トグルクランプ、トグルクランプ
●標準在庫品　RoHS
●アーム可動範囲（ピンポジション1）：83°
●アーム可動範囲（ピンポジション2）：56°
●アーム可動範囲（ピンの使用なし）：156°
●レバー可動範囲（ピンポジション1）：56°
●レバー可動範囲（ピンポジション2）：46°
●レバー可動範囲（ピンの使用なし）：84°
●レバー荷重(N)：160
●裏面からの許容範囲荷重　注）F1（N）：1,350
●裏面からの許容範囲荷重　注）F2（N）：1,650
●クランプ力F3（N）：920
●クランプ力F4（N）：1,050
●寸法M（mm）：M6x1-35L
●クランプ高さ：24.7
●寸法d（mm）：6.1
●寸法P（mm）：19
●寸法L1（mm）：53
●寸法L2（mm）：29
●寸法W（mm）：38
●寸法T（mm）：2.5
●寸法d1（mm）：5.5
●寸法P1（mm）：27
●寸法P2（mm）：14
●寸法P3（mm）：-
●寸法P4（mm）：12
●寸法L3（mm）：7
●寸法L（mm）：86.5
●寸法W2（mm）：17.5
●寸法W3（mm）：12.4
●寸法W1（mm）：22.5
●寸法H（mm）：162.9
●質量（g）：330
【特長】
●タイプ：TCDVF
●本体：SAPH440　軟窒化処理　四三酸化鉄皮膜
●グリップ：ポリアミド
●グリップカバー：-
●操作性に優れたグリップ付きレバー。
●セーフティロック付きタイプは、クランプ位置でロックを解除するには、グリップカバーをスライドさせ、レバーを操作しますので、接触等によるクランプ解除の心配がありません。
●ピンの差込み位置により、アームとレバーの可動範囲が変えられます。
●セーフティロック無し
【注意事項】
●注）ワークを裏面から加工する際に、これ以上の荷重を掛けないでください。
●クランプ部の六角ボルト頭部の認別表示マークが突出している場合があります。
●必要に応じて、表示マーク除去願います。
【備考】
●別売でTCDNUT（専用ナットを用意しております。）
