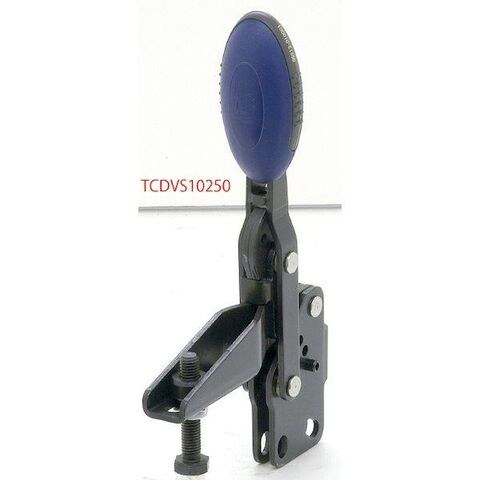

イマオコーポレーション IMAO TCDVS12280 トグルクランプ

イマオコーポレーション
メーカーお問い合わせ：0575-32-2239
【商品説明】
【仕様】
●クランプ＆ストッパー
●セーフティロック付トグルクランプ、トグルクランプ
●標準在庫品　RoHS
●アーム可動範囲（ピンポジション1）：88°
●アーム可動範囲（ピンポジション2）：11°
●アーム可動範囲（ピンの使用なし）：163°
●レバー可動範囲（ピンポジション1）：60°
●レバー可動範囲（ピンポジション2）：24°
●レバー可動範囲（ピンの使用なし）：91°
●レバー荷重(N)：280
●裏面からの許容範囲荷重　注）F1（N）：3,000
●裏面からの許容範囲荷重　注）F2（N）：5,500
●クランプ力F3（N）：1,400
●クランプ力F4（N）：2500
●寸法M（mm）：M12x1.75-70L
●クランプ高さ：69.8
●寸法d（mm）：12.1
●寸法P（mm）：54
●寸法L1（mm）：113.5
●寸法L2（mm）：53
●寸法W3（mm）：14.1
●寸法W4（mm）：
●寸法d1（mm）：8.8
●寸法P1（mm）：32
●寸法P2（mm）：-
●寸法P3（mm）：-
●寸法L3（mm）：10.5
●寸法H1（mm）：9
●寸法L（mm）：173.5
●寸法W1（mm）：28
●寸法W2（mm）：20.9
●寸法W（mm）：47
●寸法H（mm）：265.5
●質量（g）：1020
【特長】
●タイプ：TCDVSL
●本体：SAPH440　軟窒化処理　四三酸化鉄皮膜
●グリップ：ポリアミド
●グリップカバー：-
●操作性に優れたグリップ付きレバー。
●セーフティロック付きタイプは、クランプ位置でロックを解除するには、グリップカバーをスライドさせ、レバーを操作しますので、接触等によるクランプ解除の心配がありません。
●ピンの差込み位置により、アームとレバーの可動範囲が変えられます。
●セーフティロック無し
【注意事項】
●注）ワークを裏面から加工する際に、これ以上の荷重を掛けないでください。
●クランプ部の六角ボルト頭部の認別表示マークが突出している場合があります。
●必要に応じて、表示マーク除去願います。
【備考】
●別売でTCDNUT（専用ナットを用意しております。）
