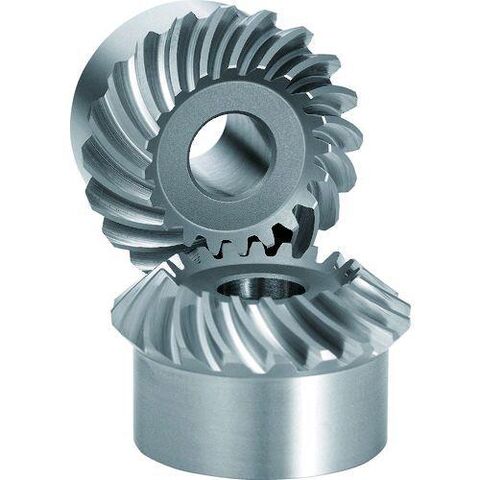

ＫＧ MG3S 20R-M-5816H 歯研スパイラルマイタギヤ ＭＧ３Ｓ ２０Ｒ－５８１６Ｈ MG3S20RM5816H

【特長】
●高速運転に最適です。
●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。
●歯部高周波焼入れ後に研磨加工を施し、高精度に仕上げています。
●歯切り品と比較し、曲げ強度、歯面強度が20%以上向上しています。
●高精度にカスタマイズできます。
●お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。
●歯部外周は、軸心と平行に面取りをしているので、精度良くチャッキングできます。
【用途】
●一般産業機械、食品機械、医療機器等に使用。
【仕様】
●モジュール：3
●歯数：20
●基準円直径(mm)：φ60
●組立距離(mm)：58
●穴径(mm)：φ16
●全長(mm)：39.57
●歯幅(mm)：15
●ねじれ方向：R
●歯先円直径(mm)：φ62
●穴長さ(mm)：35
●ハブ長さ(mm)：24
●ハブ外径(mm)：φ52
●歯先角：50°04′
【仕様２】
●歯車精度：歯面研削仕上げ　JIS B 1704　１級
●歯数比：1対1
●圧力角：25°
●ねじれ角35°
【材質／仕上】
●SCM440（クロムモリブデン鋼）
【注意】
●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。
●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力０に近づけてください。
●（目標0.003mm以内）
【原産国】
日本
