中央精機 TR-101-R1 直送 代引不可 X・Y・Z・回転スリムステージ TR101R1
販売価格
273,237
円 （税込）
送料込み
- 出荷目安：
- 通常１０日程度で発送（土日祝除く）
たまるdポイント（通常） 2,483
+キャンペーンポイント（期間・用途限定） 最大10倍
※たまるdポイントはポイント支払を除く商品代金(税抜)の1％です。
※表示倍率は各キャンペーンの適用条件を全て満たした場合の最大倍率です。
各キャンペーンの適用状況によっては、ポイントの進呈数・付与倍率が最大倍率より少なくなる場合がございます。
dカードでお支払ならポイント3倍
各キャンペーンの適用状況によっては、ポイントの進呈数・付与倍率が最大倍率より少なくなる場合がございます。
- 商品情報
- レビュー
他の商品と同時注文の場合、全てキャンセルとなります。
【商品説明】

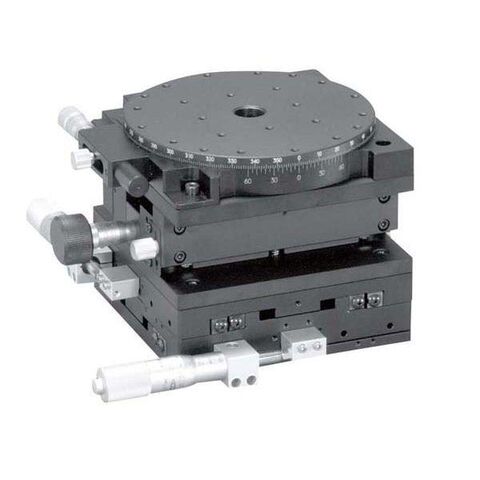

●XY軸、Z軸、回転軸のスリムステージを組み合わせた、XYZ回転ステージです。
●マイクロメータヘッドの向きを逆にしたタイプがあり、左右からの操作が可能です。
●カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。●移動方向：XYZ回転4方向
●ステージ面：φ125mm
●クランプ方式：XYZ軸 板クランプ、回転軸 複合クランプ
●操作部取付位置：XY軸 サイド
●移動機構/送り方式：XY軸 MHN1-25T、Z軸 CMH-13FM、回転軸 CMH-13RM(各軸標準マイクロメータ)
●移動量：XY軸±12.5mm、Z軸0～10mm、回転 粗動360度微動±5度
●移動量/ツマミ１回転：XYZ軸 0.5mm、回転軸 約0.39度
●目量：XYZ軸 マイクロメータ式0.01mm、回転軸 バーニヤ読み5′／マイクロメータ式0.01mm（1目盛約0.008度）
●感度：XYZ軸0.003mm
●移動ガイド：XY軸 V溝とクロスローラ、Z軸 V溝レールと鋼球、回転軸 すり合わせ式
●移動精度：真直度 XY軸 0.003mm、真直度 Z軸 0.005mm、心円度 回転軸 0.05mm、面振れ 回転軸 0.03mm
●XY直交度：0.02mm
●耐荷重：29.4N(3kgf)
●質量：6.6kg
●主要材質/表面処理：XY軸 鋼材／硬質黒色クロム、Z軸回転軸 アルミ合金／黒アルマイト梨地
