小野測器 DG-0010 出力変換ボックス DG0010
販売価格
36,065
円 （税込）
送料込み
- 出荷目安：
- 通常５日程度で発送（土日祝除く）
たまるdポイント（通常） 327
+キャンペーンポイント（期間・用途限定） 最大8倍
※たまるdポイントはポイント支払を除く商品代金(税抜)の1％です。
※表示倍率は各キャンペーンの適用条件を全て満たした場合の最大倍率です。
各キャンペーンの適用状況によっては、ポイントの進呈数・付与倍率が最大倍率より少なくなる場合がございます。
dカードでお支払ならポイント3倍
各キャンペーンの適用状況によっては、ポイントの進呈数・付与倍率が最大倍率より少なくなる場合がございます。
- 商品情報
- レビュー
小野測器
メーカーお問い合わせ：06-6386-3141

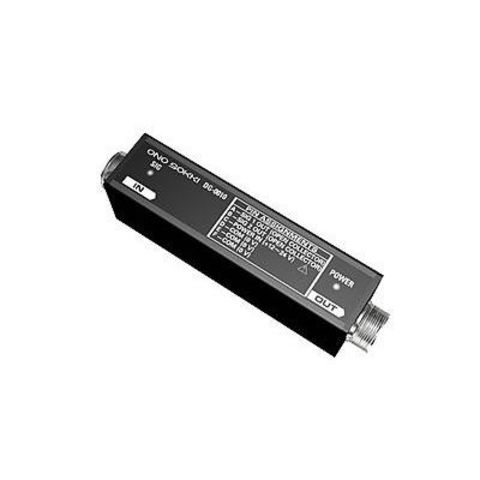

リニアゲージセンサ GS/BSシリーズ から出力される２相信号 (TTL) をオープンコレクタ出力 (DG-0010)、ラインドライバ出力 (DG-0020)に変換する信号変換器です。 信号変換器を介して直接シーケンサ（PLC）* などに接続が可能になります。長距離の伝送も可能です。
（DINレール取付キットはお客様でご用意願います）
【特長】
●小型、DINレール取付可能：２３（W)X２９（H)X９０（L)、制御盤等にコンパクトに設置が出来ます。**DINレール取付 タカチ電機工業社製（CKD-80：32/35mm用）を使用
●ワイド電源：DC 12V ? 24V （120 mA/ 12 V)
●GS・BSセンサの全てに対応：入力周波数範囲は、DC ? 300 kHz、センサの高速応答に対応します。
●オープンコレクタ出力 (DG-0010)：シーケンサに直接接続できます。ゲージカウンタ不要。
●ラインドライバ出力 (DG-0020)：200m 以上の長距離伝送に有効です。(RS-422A相当）
メーカーお問い合わせ：06-6386-3141
リニアゲージセンサ GS/BSシリーズ から出力される２相信号 (TTL) をオープンコレクタ出力 (DG-0010)、ラインドライバ出力 (DG-0020)に変換する信号変換器です。 信号変換器を介して直接シーケンサ（PLC）* などに接続が可能になります。長距離の伝送も可能です。
（DINレール取付キットはお客様でご用意願います）
【特長】
●小型、DINレール取付可能：２３（W)X２９（H)X９０（L)、制御盤等にコンパクトに設置が出来ます。**DINレール取付 タカチ電機工業社製（CKD-80：32/35mm用）を使用
●ワイド電源：DC 12V ? 24V （120 mA/ 12 V)
●GS・BSセンサの全てに対応：入力周波数範囲は、DC ? 300 kHz、センサの高速応答に対応します。
●オープンコレクタ出力 (DG-0010)：シーケンサに直接接続できます。ゲージカウンタ不要。
●ラインドライバ出力 (DG-0020)：200m 以上の長距離伝送に有効です。(RS-422A相当）
【仕様】
● 記載事項は変更になる場合がございます。
| DG-0010 (オープンコレクタ出力） | DG-0020 (ラインドライバ出力） | |||
| 入力部 | 増幅形式 | ２チャンネル波形整形 | ||
| 信号波形 | 方形波で90度位相差信号 | |||
| 入力レベル | Hiレベル | 3 ? 5.25 V | ||
| Loレベル | 0 ? 1.4 V | |||
| 入力インピーダンス | 約47kΩ | |||
| 周波数範囲 | DC?300kHz （小野測器製センサ使用時） | |||
| コネクタ | (レセプタクル） | R03-R6F | ||
| 適合コネクタ | （プラグ） | R03-PB6M | ||
| ゲージセンサ用電源 | DC 5V 100mA (センサに供給） | |||
| 出力部 | 出力形式 | オープンコレクタ出力 | ラインドライバ出力 | |
| 耐電圧 | Max 30V | - | ||
| シンク電流 | Max 100mA | - | ||
| 残留電圧 | 1 V 以下 | - | ||
| 出力電圧 | Hiレベル | - | + 2.5V 以上 | |
| Loレベル | - | +0.5V 以下 | ||
| コネクタ | （レセプタクル） | R03-R6M | ||
| 適合コネクタ | （プラグ） | R03-PB6F | ||
| 一般使用 | 電源部 | 電源電圧 | DC 12?24 V | |
| 消費電流 | 80 mA 以下（DC 12 V 時） | 120 mA 以下（DC 12 V 時） | ||
| 使用環境 | 使用温度範囲 | 0 ?40°C | ||
| 保存温度範囲 | -10 ?55°C | |||
| 外形寸法 | 23（W) X 29（H) X 90（L) ｍｍ | |||
| 質量 | 約 100ｇ | |||
| オプション | 延長ケーブル（センサ用） | 出力ケーブル | ||
● 記載事項は変更になる場合がございます。
