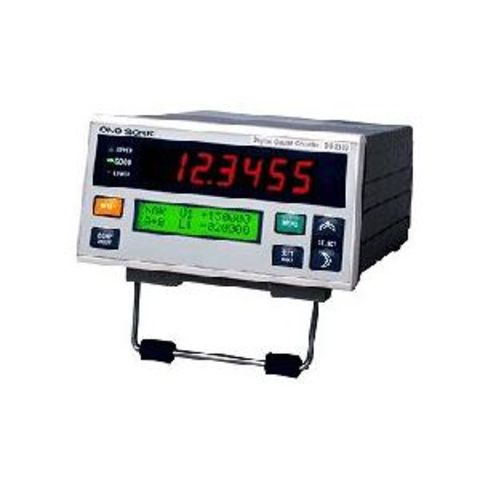

小野測器 DG-2310 ディジタルゲージカウンタ DG2310
- 出荷目安：
- 通常５日程度で発送（土日祝除く）
+キャンペーンポイント（期間・用途限定） 最大8倍
※たまるdポイントはポイント支払を除く商品代金(税抜)の1％です。
各キャンペーンの適用状況によっては、ポイントの進呈数・付与倍率が最大倍率より少なくなる場合がございます。
- 商品情報
- レビュー
メーカーお問い合わせ：06-6386-3141小野測器 DG-2310 ディジタルゲージカウンタ
DG-2310は、当社製リニアゲージセンサ（BS/GSシリーズ）と組合わせて使用することにより、寸法や変位を測定・表示する２ch多機能ゲージカウンタです。 ２chの信号間の和・差演算機能（Ａ＋Ｂ、Ａ?Ｂ）をはじめ、最大値・最小値・レンジ等の各種演算処理機能を装備、またコンパレータ機能を使用しての合否判定・警報指令等が可能です。さらに、豊富な外部出力により、シーケンサや、パソコン、レコーダ等に接続出来ますので、測定データの記録・管理も容易に行えます。
【特長】
●２ch入力（HSシリーズセンサは不適合)
●最大値、最小値、レンジ機能付
●2ch 和・差演算機能、コンパレータ機能内蔵
●豊富な外部出力機能を搭載 - アナログ出力、コンパレータ出力、ＢＣＤ出力、RS-232C出力
●ＤＩＮ 144×72 ｍｍ の小型サイズ
| 表示方式 | メイン表示部:極性(-) ＆ 数字赤色LED６桁 |
| 適合センサ | GS/BSシリーズリニアゲージセンサ （HSシリーズセンサは不適合) |
| 入力信号 | 90°位相差信号（方形波） |
| 外部制御入力信号 | 入力信号の形式：電圧入力、無電圧接点入力 入力信号の種類：リセット、ピークホールド、ホールド、キープロテクト |
| BCD 入出力信号 | 出力信号(BCD、極性、判定、エラー)：オープンコレクタ(耐電圧: MAX 30 V) 入力信号(リセット、ホールド): 電圧入力 (Hi +4 ? +5.25 V、Lo 0 ? +1 V) |
| アナログ出力信号 | 0 ? ±10 V/F.S（F.Sは任意設定可）、変換方式：12bit D/A方式、更新時間:10 ms 以内 |
| RS-232C通信 | ボーレート：：2400/4800/9600 bps |
| コンパレータ出力信号 | 設定範囲: 0 ? ±999999、出力項目：LOWER/GOOD/UPPER 出力形式：半導体リレー（各１メイク接点） 出力容量：最大接点容量 DC 30 V 0.1A 、更新時間 10 ms 以内 |
| 演算機能 | Ａ＋Ｂ、Ａ?Ｂ、Ａ、Ｂ |
| ピークホールド機能 | 最大値(MAX)、最小値(MIN)、最大値-最小値(RANGE) |
| オフセット機能 | 設定範囲：0 ? ±999999 |
| 分解能切替機能 | 0.5 μm、1 μm、10 μm |
| 使用温度範囲 | 0 ?＋40℃ |
| 電源 | AC 100 ? 240 V(50/60 Hz) |
| 外形寸法 | 144(W) × 72(H) × 180(D) mm |
| 質量 | 約 1.3 ? |
| 付属品 | 電源ケーブル、変換アダプタ、パネル取付金具、スタンド足、端子台ソケット、単位シール |
| オプション | ・AX-5022 RS-232Cケーブル（2 m） |
● 記載事項は変更になる場合がございます。
