■ silentangel クロックジェネレーター GX 概要
内蔵クロックは電源などのシステムリソースを他のコンポーネントと共有し、システム負荷の変化による電気パルス、他の電子部品との干渉、ネットワークからのノイズ、システムによるジッター効果など、クロック信号に干渉する状況が数多くあります。
Silent Angel GXはクロックソースへの干渉を減らし、可能な限り純粋なクロック信号を生成するクロックジェネレーターです。
イーサーネットの動作基準クロックと同じ2系統の25 MHzユニットを含む4系統のクロック出力を搭載。
4基のクロックユニットは、干渉とノイズを排除するために十分な間隔で配置され、電気的に分離されています。
GXはシステムの性能を最大限に引き出し、システムを次のレベルに引き上げます。

◆25MHz×2、10MHz×2、4系統のクロック出力
現在、10MHzが最も一般的なワードクロック周波数ですが、徹底的なテストの結果、Silent Angelの開発チームはオーディオおよびネットワークデバイスの理想的な周波数が25MHzであることを発見しました。
GXは25MHzを2系統、10MHzを2系統、計4系統のワードクロック出力を搭載し、コストパフォーマンスに優れたシステムアップグレードを提供します。

クロックには、Silent Angel製品に搭載し定評のあるTCXOクロックを25 MHz用にカスタマイズ。ネットワーク上の遅延とジッターの問題を解決し、正確なデータ伝送を実現しています。

対応インピーダンスは50Ωと75Ω。BNC端子にチップを内蔵。電圧の変化を感知し、接続した機器に合わせてインピーダンスを自動で切り替えます。

◆徹底したノイズ対策
各クロックユニットは信号干渉を排除するため、十分な空間を確保できるようシャーシから個別に設計されています。
また、電源供給回路も独立しており、相互の干渉やノイズ対策も徹底して実施しています。

◆Silent Angel Power Module
軍事レーダー用基準に基づき新規開発した電源回路’Silent Angel Power Module’を搭載。ノイズ対策だけでなく、高い電源供給能力を実現しています。

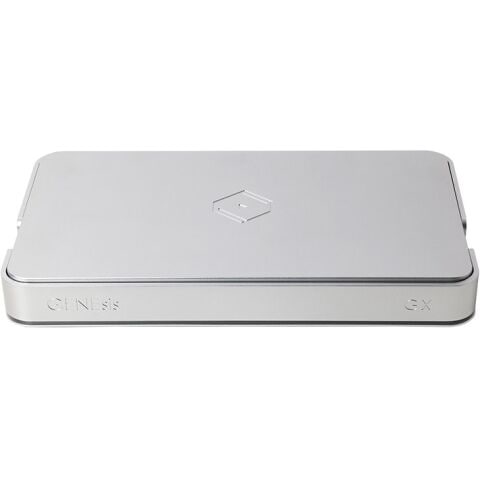

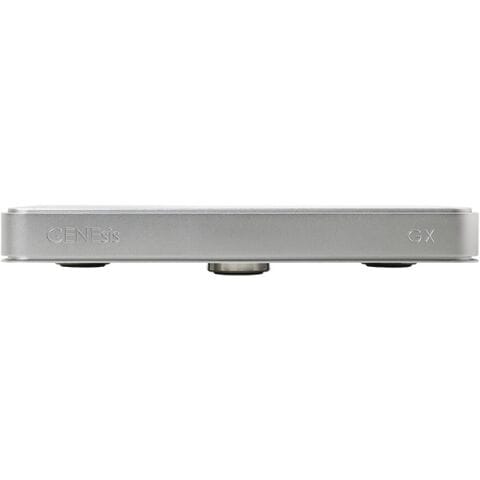

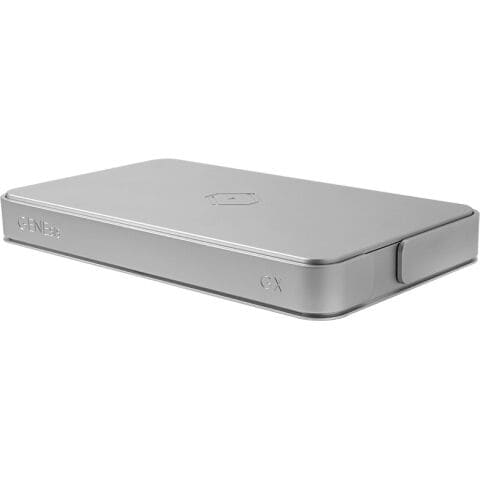

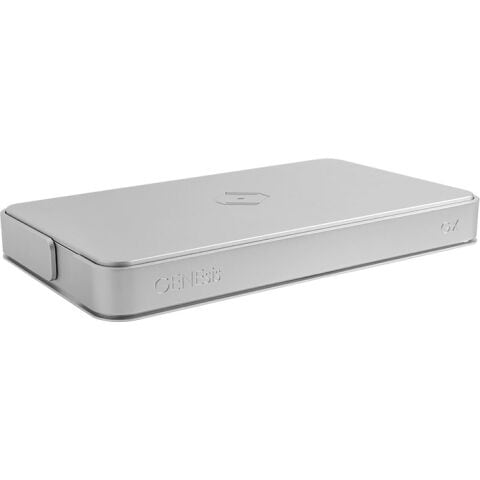

◆堅牢で先進的なデザイン
異種合金を組み合わせることで、シールディング効果を高め、漏洩磁束をコントロール、さらに防振対策を実現。
フロントパネル/リアパネルを分割し、それぞれに厚さ5mmのアルミ合金プレートを使用し、振動による共振を分割させています。

・天板
亜鉛メッキ加工した2.0 mm スチールプレート(インナー)、5.0 mm のアルミ合金プレート(アウター)

・底板
亜鉛メッキ加工した1.2 mm スチールプレート(インナー)、5.0 mm のアルミ合金プレート(アウター)

■　仕　様　■

• 寸法：439(W)×63(H)×250(D)mm
• 重量：7.4kg

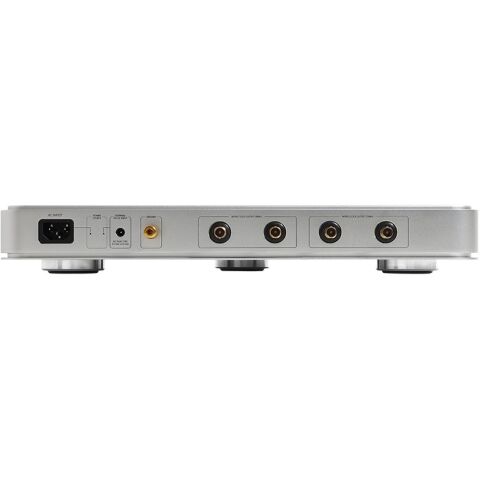

• 接続端子
  25MHz クロック出力端子×2 (BNC、金メッキ、50Ω/75Ω、矩形波)
  10MHz クロック出力端子×2 (BNC、金メッキ、50Ω/75Ω、矩形波)
  アース端子×1
• 電源：(AC) 100-240V 50/60Hz、(DC) 12V/1A (5.5mm x 2.5mm コネクター)
• 動作温度
  動作時 : 0 ~ 30℃
  保管時 : -20 ~ 70℃
• 動作湿度
  動作時 : 10％ ~ 90％ RH (結露なし)
  保管時 : 5％ ~ 95％ RH (結露なし)
• 付属品：電源ケーブル、BNCケーブル（50Ω）×4、クイックスタートガイド
