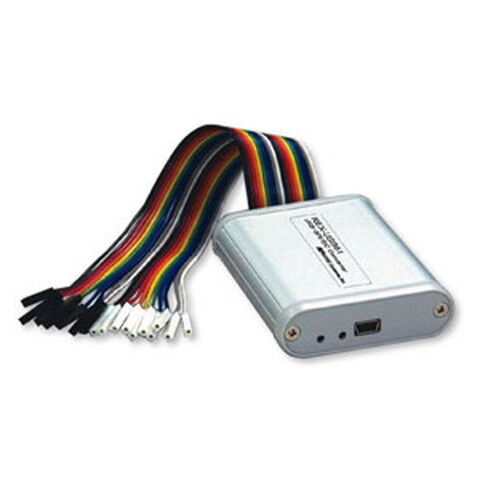

ラトックシステム USB-SPI/I2Cプロトコルエミュレーター REX-USB61 【返品種別B】

【販売店・発送】Joshinネットショッピング dショッピング店 (上新電機株式会社)

【重要】お買い物前に必ずこちらをお読み下さい（外部リンク）
□「返品種別」について詳しくはこちら(外部リンク)□

---

2011年11月 発売
□メーカーページへ（外部リンク）

※供給不安定のため、お取り寄せの場合、お届けに2～3カ月以上お時間がかかる場合がございます。



◆SPI/I2C 両対応のUSB接続アダプタ
REX-USB61は、電気・電子機器の半導体デバイス間通信で主に使用されている SPI/I2CバスをUSBに変換し、パソコンに直接接続するアダプタです。ファームウェア書き込み作業や細かなパラメーター設定などがパソコン上から簡単に制御できるようになり、開発およびデバッグ作業の効率を上げることができます。

SPIとI2Cの動作モード切り替えや制御は、添付のユーティリティまたはライブラリを利用したアプリケーションでおこないます。

◆SPIモードはマスタに対応
SPIモードでは、マスターモードに対応。スレーブの選択や任意データの送信、スレーブから受信したデータの表示が可能です。 最大周波数は12MHz、スレーブ選択用I/Oポート（出力のみ）を4ポート搭載しています。

◆I2Cモードはマスタ/スレーブ対応
I2Cモードでは、マスターモードとスレーブモードの両方に対応。マスターモードでは、特定のアドレスに対して任意のデータを送信したり、スレーブから受信したデータを表示することが可能です。スレーブモードでは、自己アドレスに受信したデータの表示、受信したデータをマスターに送信することができます。 100KHz、400KHz、1MHz（5Vのみ）の周波数（SCL）に対応しています。
※I2Cスレーブモードは、10bitアドレスに未対応です。

◆デバイスおよび本製品への電源供給可能
・デバイスへの電源供給可能 （3.3Vまたは5V）
REX-USB61からデバイスへ、インターフェイスレベル3.3Vまたは5Vの電源供給が可能（供給電流は100mA以下）。ユーティリティまたはライブラリを利用したアプリケーションにておこないます。

・本製品への電源供給可能（1.8V～5V対応）
外部から電源端子に電圧を入力することで、SPI/I2C/スレーブ選択ポート/パラレルアウトポートのインターフェイスレベルを1.8V～5Vに対応させることができます。デバイスからREX-USB61への電源供給は、ユーティリティまたはアプリケーションで電源供給を無効に設定します。

◆ハウジング付ばら線ケーブル添付
◆SPI/I2C制御ユーティリティ添付
◆スクリプトによる自動制御が可能
◆アプリケーション開発を支援するライブラリ添付

■　仕　様　■

• 対応パソコン：USBポートを装備したWindows パソコン
• 対応デバイス：SPI/I2Cバス搭載の機器
• 対応OS：Windows 7、Windows Vista、Windows XP（SP2以降）、Windows 2000（SP4）
  ※32bit/64bit両対応
• バスインターフェース：USB2.0 Full Speed
• 接続コネクタ：USB Mini Bコネクタ
• サポートインターフェース
  SPI：マスタ（最大周波数12MHz）
  I2C：マスタ/スレーブ（対応周波数 100K/400K/1MHz）
• 電源電圧：＋5V（USBバスパワーから取得）
• 外形寸法：L57×W75×H18（mm）※本体部
• 重量：約60g（ケーブル含まず）
• 同梱内容：REX-USB61本体、USB A-mini Bケーブル（約1m）、SPI/I2Cばら線ケーブル、ソフトウェアCD-ROM 、保証書（1年間）
• 添付ソフトウェア：REX-USB61用設定ファイル(INF)、SPI/I2C制御ユーティリティ、サンプルプログラム、APIライブラリ

【注意事項】
※ 本製品は複数台での使用には対応しておりません。
※ I2Cスレーブモードは、10bitアドレスに未対応です。
※ 接続デバイスの接続・取り外し時には、本製品と接続デバイスへの電源供給をおこなわないでください。本製品もしくは制御する接続デバイスに電源供給をおこなった状態で、本製品から接続デバイスの接続・取り外しを行うと、故障する場合があります。 (使用方法の誤りが原因で故障した場合、保証期間内であっても有償修理とさせていただきます。)

※ 製品の詳細情報はメーカーページをご確認ください。
