ラトックシステム RS-422A/485・デジタルI/O PCI Expressボード REX-PE70D 【返品種別B】

※供給不安定のため、お取り寄せの場合、お届けに2～3カ月以上お時間がかかる場合がございます。



1本のPCIeスロットにRS-422A/485×2ポートと6bitデジタルI/O×1ポート増設

◆RS-422A/485ポートとデジタルI/Oのマルチファンクションボード
本製品は、1本のPCI Expressスロットに、RS-422A/485×2ポートと6bitデジタルI/O×1ポートを増設可能な、マルチファンクションボードです。

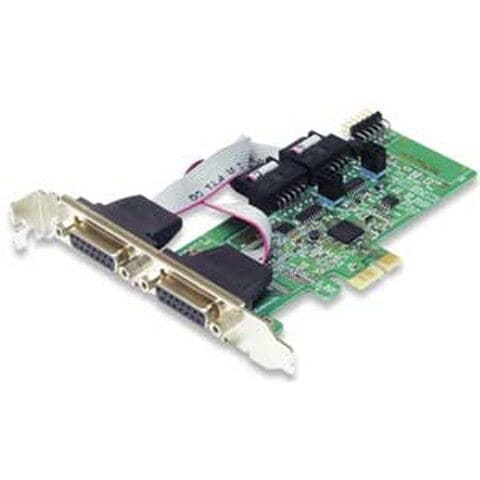

◆D-Sub 15ピン搭載、RS-422A/485モード切換可能
D-Sub 15pinコネクタ（メス）を2ポート搭載。ポートごとにRS-422AとRS-485のモードが切換可能なジャンパースイッチを、基板上に搭載しています。
VC++2010、VB2010、VC++6.0、VB6.0用のRS-422A / 485通信サンプルプログラム付き。

◆DIOポートを搭載、サンプルソースコード添付
基板上に、6bit DIOポートを搭載。高価なDIOインターフェイスを追加する必要がありません。DIOポート制御用Driver、DLL、サンプルコード付属（VC++6.0、VB6.0）。

◆最大4枚まで識別可能
基板上のディップスイッチにより設定番号を取得し、ソフトウェア上で最大4枚までの基板が識別可能。
各RS-422A / 485ポートに割り当てられたCOMポート番号を確認するサンプルソースコードを添付しています（VC++2010VB2010VC++6.0VB6.0）。
※パソコンのスロット数により増設できるボード数は異なります。
※COMポート番号はOS上で自動割り当てされます。

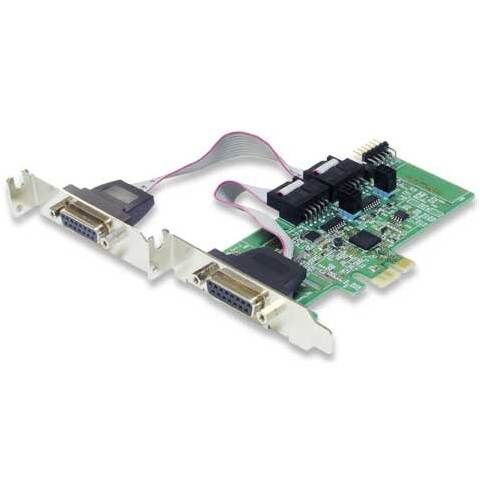

◆ロープロファイルにも対応
標準PCI ExpressスロットとLowProfile PCI Expressの両対応。
添付ブラケットと交換するだけで、LowProfile PCI Expressボードに。省スペースパソコンに最適です。

◆静電気放電（ESD）保護機能搭載
気中放電±16.5KV、接触放電±8KVまでの保護機能付トランシーバを搭載。ラッチアップを起こしません。

◆ポートごとに送受信各256バイトのFIFOバッファー搭載
各ポートごとに送信256バイト、受信256バイトのFIFO(First-In First-Out)バッファーを搭載。
高速通信時のデータ取りこぼしを防止し、安定した通信環境を提供します。


■　仕　様　■

• 対応パソコン ： PCI Expressスロットを装備したWindowsPC
• 対応OS ： Windows 8 / 7 / Vista / XP / 2000、Windows Server 2008 R2 / 2008 / 2003 R2 / 2003 / 2000、Linux Ready！　
  ※ 32 ビット / 64 ビット両対応
• バスインタフェース ： PCI Express Rev. 2.0
• シリアルコントローラー ： メモリマップ方式 16550 互換UART
• 接続コネクタ ： D-Sub 15 ピン（メス）× 2 ポート、DIO（ 6 bit）× 1 ポート
• RS- 422 A / 485 入出力レベル ： EIA / TIA- 422 B / 485 Aレベル
• 通信速度 ： 300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 / 230400 / 460800 bps
  ※ 実際に実行可能な最大通信速度は、パソコンの仕様に依存します。
• ドライバー・レシーバー ： 【ドライバー】Intersil ISL 32274 E（または相当品） 【レシーバー】Intersil ISL 32275 E（または相当品）
• DIO入出力レベル ： 0 V～+ 3.3 V（正論理）
• ボードID ： REX-PCI 60 D/PE 60 D、REX-PE 70 D/PE 70 D を複数枚使用した場合、各ボードを特定するためのDIPスイッチを基板上に設置。( 4 枚まで識別可能)
• 静電気放電保護 ： 気中放電 ± 16.5 KV、接触放電 ± 8 KV
• 伝送距離 ： 1200 m以内
  ※高速でのデータ伝送をおこなう場合、ケーブル長や通信環境により正常な通信ができない場合があります。
• 電源電圧 ： + 3.3 V(PCI Expressバスより供給)
• 外形寸法 ： 約 119.91 mm x 58.91 mm（突起部除く）
• 重量 ： 約 80 g （標準ブラケット使用時）
• メーカー保証 ： 1 年
• 添付ソフトウェア ： RS- 422 A/ 485 通信サンプルプログラム、シリアル通信ドライバ、ポート認識用サンプルプログラム、DIO制御サンプルプログラム
• 付属品 ： Low Profileブラケット× 2 、ソフトウェアCD-ROM 、インストールガイド、保証書
