バッファロー｜BUFFALO Giga対応 光メディアコンバーター 10kmモデル WDM Bタイプ BMC-GT-S10K/WB2 【返品種別B】

※初期不良・修理対応など、ご購入後の製品に関するお問い合わせは「バッファローサポート窓口」をご利用ください。
TEL 0570-086-086（受付時間　月～土・祝 9:30～18:00、 日 9：30～17：30 ※日曜日は無線LAN・Wi－Fi製品のみ受付）
◆Gigaネットワーク時代の光メディアコンバーター
本商品は、Gigaインターフェース搭載光メディアコンバーターです。UTP側1000BASE-T/100BASE-TX/10BASE-TX対応、光ファイバー側1000BASE-SX（BMC-GT-M550M2）/1000BASE-LX（BMC-GT-S10K2）/1000BASE-BX（BMC-GT-S10K/WA2、WB2）対応。UTP側、光ファイバー側ともに最大で1000Mbps（規格値）の高速通信が可能。Giga化が進む企業内のネットワークでの長距離通信を実現します。Ethernetの送信単位を大きくして、ネットワーク上の転送効率を向上させるJumbo Frameに対応。ギガビットを生かした高速転送を可能します。
※ヘッダー14Byte＋FCS4Byte含む。
※UTP側が100Mbpsもしくは10Mbpsの場合は1522Bytesまでとなります。

◆ノイズに強く長距離通信を実現
光ファイバーは電磁波などのノイズの影響を受けにくいことから、工場や研究所などのノイズが多い場所でのLAN通信に最適です。また光ファイバーは伝送損失が少なく、メタルケーブル（UTP）では規格上最大100mに制限される配線長を大幅に伸ばすことができます。

◆トラブル時の素早いネットワーク回復をサポート
光ファイバーもしくはメタルリンクのトラブルによりリンクが切断された場合、もう一方のリンクを自動的に切断するLFP（Link Fault Pass Through）機能に対応。STP（Spanning Tree Protocol）を用いた冗長ネットワーク構築時にすばやいネットワーク回復をサポートします。

LFP機能未対応の場合
経路（1）の光ファイバーに障害が発生してもUTP側のリンクはアップしたままの為、BPDU到達未確認によるMAX Age（例：20秒）までSTPによる経路切り替えが行われない。

LFP機能対応の場合
経路（1）の光ファイバーに障害が発生し、光端子がリンクダウンするとUTP側のリンクもダウン、即座にSTPによる経路切り替えが行われる。

◆最長5年保証
本商品は長寿命設計の取り組みの結果として、標準で3年保証、さらにご購入から30日以内にWeb上から5年保証登録を行っていただくと、保証期間を2年延長し、最長5年の保証をいたします。

◆動作保証温度50度
本商品は、筐体設計の見直しを行い、従来商品では動作環境の限界温度が45度のところ、50度まで動作を可能にしました。教室の天井裏や倉庫、工場等の温度が高い場所へ設置ができます。

◆妨害波を防止
電波漏洩防止に関する規格「VCCI Class A」の認証を取得。周囲の電化商品に悪影響を与えにくい高シールド性を実現。外部からのノイズに対しても影響を受けにくい設計により、本商品の安定動作を実現しています。

◆トラッキング現象を防止
近年多発するトラッキング現象による障害を防ぐ、トラッキング防止加工済ACケーブルを採用し、安全性向上に貢献します。

◆光メディアコンバーターの各種基本機能に対応
UTP端子　IEEE802.3ab（1000BASE-T） / IEEE802.3u(100BASE-TX) / IEEE802.3(10BASE-T)規格準拠
光端子　IEEE802.3z（1000BASE-SX/1000BASE-LX） / IEEE802.3ah（1000BASE-BX）規格準拠

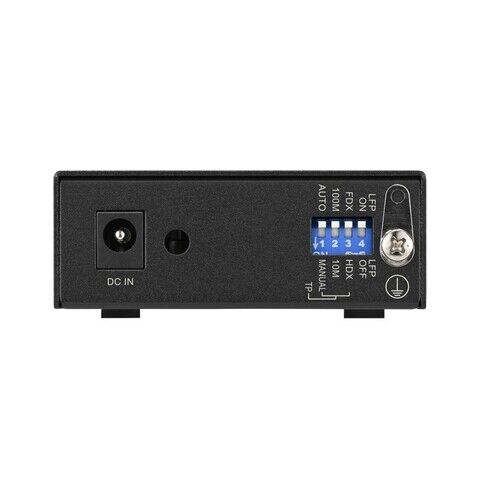

UTP端子は10M/100M/1000M Full-Duplex/Half-Duplex Auto-Negotiation機能搭載（DIPスイッチによる手動設定も可能）
IEEE802.3x、フローコントロール（全二重動作時）、バックプレッシャー（半二重動作時）対応
エラーフレームフィルタリング機能搭載
信頼性の高いデータ転送を実現するストア＆フォワード転送方式採用

◆802.1Qタグフレーム透過対応
802.1Qタグフレーム（1522Bytes）透過対応し、光配線の有効活用が図れます。

◆セキュアなネットワーク構築に最適
MACベースのIEEE802.1X認証環境において必要とされるセキュリティー機能「EAPOL（IEEE802.1Xフレーム）透過」に対応。セキュアなネットワーク構築に最適です。 また、冗長構成ネットワークで必要な「BPDU透過」にも対応しています。


■　仕　様　■

• 動作環境：温度0～50℃、湿度10～85％(結露なきこと)
• 対応機器：
  ・UTP側：10BASE-T/100BASE-TX/1000BASE-T
  ・Fiber側：
  BMC-GT-M550M2：BMC-GT-M550M2
  BMC-GT-S10K2：BMC-GT-S10K2
  BMC-GT-S10K/WA2：BMC-GT-S10K/WB2
  BMC-GT-S10K/WB2：BMC-GT-S10K/WA2
  ※BMC-GT-S10K/WA2とBMC-GT-S10K/WB2は必ず対向で使用してください。BMC-GT-S10K/WA2同士もしくはBMC-GT-S10K/WB2同士では通信できません。
• インターフェース：
  ・UTP側：IEEE802.3 (10BASE-T)、IEEE802.3u (100BASE-TX)、 IEEE802.3ab (1000BASE-T)
  ・Fiber側：BMC-GT-M550M2：IEEE802.3z (1000BASE-SX)
  BMC-GT-S10K2：IEEE802.3z (1000BASE-LX)
  BMC-GT-S10K/WA2：IEEE802.3ah (1000BASE-BX)
  BMC-GT-S10K/WB2：IEEE802.3ah (1000BASE-BX)
• 伝送速度：
  ・UTP側：10Mbps/100Mbps/1000Mbps
  ・Fiber側：1000Mbps
• サポート機能：
  LFP(Link Fault Through)機能、BPDU/EAPOLフレーム透過
  AutoNegotiation（UTP側）、AutoMDI/MDI-X（UTP側）、DIPスイッチによるSpeed/Duplex手動設定（UTP側）
  JumboFrame対応（UTP及びFiber側1000Mの場合：16383Bytes、UTP側100M/10Mの場合：1522Bytes
• 伝送路符号化方式：
  ・UTP側：マンチェスターコーディング (10BASE-T)、4B5B/MLT-3 (100BASE-TX)、8B1Q4/4D-PAM5(1000BASE-T)
  ・Fiber側：BMC-GT-M550M2：8B10B/NRZ
  BMC-GT-S10K2：8B10B/NRZ
  BMC-GT-S10K/WA2：8B10B/GE
  BMC-GT-S10K/WB2：8B10B/GE
• アクセス方式：CSMA/CD
• 適合ケーブル：
  ・UTP側：1000BASE-T：カテゴリー5e以上UTP/STP、100BASE-TX：カテゴリ5以上UTP/STPケーブル、10BASE-T：カテゴリ3以上UTP/STPケーブル
  ・Fiber側：
  BMC-GT-M550M2：50/125μmGI型マルチモード光ファイバーケーブル
  BMC-GT-S10K2：9/125μmシングルモード光ファイバーケーブル
  BMC-GT-S10K/WA2：9/125μmシングルモード光ファイバーケーブル
  BMC-GT-S10K/WB2：9/125μmシングルモード光ファイバーケーブル
• 伝送距離：
  ・UTP側：1000BASE-T/100BASE-TX/10BASE-T：最大100m
  ・Fiber側：
  BMC-GT-M550M2：1000BASE-SX 最大550m
  BMC-GT-S10K2：1000BASE-LX 最大10km
  BMC-GT-S10K/WA2：1000BASE-BX 最大10km
  BMC-GT-S10K/WB2：1000BASE-BX 最大10km
• 端子形状：
  ・UTP側：RJ-45型8極端子
  ・Fiber側：
  BMC-GT-M550M2：2芯LC端子
  BMC-GT-S10K2：2芯LC端子
  BMC-GT-S10K/WA2：1芯LC端子
  BMC-GT-S10K/WB2：1芯LC端子
• レイテンシー：1.3us（1000BASE-T）
• データ転送速度（スループット） 単位 ： パケット/sec：1488095pps(1000BASE-T/SX/LX/BX)、148810(100BASE-TX)、14881pps(10BASE-T)
• バッファーメモリー：64KBytes
• 光波長：
  BMC-GT-M550M2：850nm (Tx/Rx)
  BMC-GT-S10K2：1310nm (Tx/Rx)
  BMC-GT-S10K/WA2：1310nm (Tx) / 1490nm (Rx)
  BMC-GT-S10K/WB2：1490nm (Tx) / 1310nm (Rx)
• 光出力パワー：
  BMC-GT-M550M2：-9dBm (最小) ～ -3dBm (最大)
  BMC-GT-S10K2：-9dBm (最小) ～ -3dBm (最大)
  BMC-GT-S10K/WA2：-9dBm (最小) ～ -3dBm (最大)
  BMC-GT-S10K/WB2：-9dBm (最小) ～ -3dBm (最大)
• 受光感度：
  BMC-GT-M550M2：-18dBm (最小)
  BMC-GT-S10K2：-21dBm (最小)
  BMC-GT-S10K/WA2：-21dBm (最小)
  BMC-GT-S10K/WB2：-21dBm (最小)
• 許容損失：
  BMC-GT-M550M2：3.5dB/km
  BMC-GT-S10K2：0.4dB/km
  BMC-GT-S10K/WA2：0.4dB/km
  BMC-GT-S10K/WB2：0.4dB/km
• 端子数：
  ・UTP側：1000BASE-T/100BASE-TX/10BASE-T：1個
  ・Fiber側：
  BMC-GT-M550M2：1000BASE-SX 1個
  BMC-GT-S10K2：1000BASE-LX 1個
  BMC-GT-S10K/WA2：1000BASE-BX 1個
  BMC-GT-S10K/WB2：1000BASE-BX 1個
• 電源：AC100V 50/60Hz
• 電源電圧：5V DC（ACアダプター使用）
• 最大消費電力：2.5W
• 最大消費電流：30mA
• 最大発熱量：9.0kJ/h
• 外形寸法（幅×高さ×奥行）：71×27×95mm
• 質量：230g(本体のみ)
• 保証期間：5年間（標準保証3年間、Web上の5年保証登録により2年延長）
• 保守パック：対応(グループB)
• 最長保証年数：5年間
  対応商品：BMC-GT-S10K/WA2用、BMC-GT-S10K/WB2用、BMC-GT-S10K2用、BMC-GT-M550M2用
• 規格：VCCI Class A
• 主な付属品：ACアダプター（ACコード含む）、ゴム足1式（4個）、電源ケーブル抜け防止バンド、シリアルナンバーシール（2枚1組）、マニュアル（保証書付）
